激光打标机如何在不锈钢材料铝材上打出黑色效果教程

在不锈钢和铝材表面实现清晰持久的黑色标记，是激光打标技术的一项精妙应用。这并非简单的颜料覆盖，而是通过精确控制激光能量，诱导材料表面发生微观结构变化或成分改变，从而实现色彩对比。

核心原理
在不锈钢上，黑色效果主要源于“氧化着色”。当激光光束聚焦于不锈钢表面，热量使金属局部升温，与空气中的氧气发生反应，在表面生成一层极薄的氧化铬（Cr₂O₃）等氧化物薄膜。这层薄膜通过光的干涉效应，吸收大部分可见光，从而呈现深邃的黑色。而在铝材上，除了类似的氧化过程生成氧化铝（Al₂O₃）外，更依赖于激光在表面制造的微观粗糙结构。这些微米级的纹理增加了光线散射和吸收，共同作用形成黑色外观。

操作步骤与关键参数
实现优质黑色标记，需遵循系统化步骤并精细调整参数：

1. 前期准备

材料处理：确保待加工表面清洁、无油污、无涂层。可使用酒精或专用清洗剂擦拭。
设备校准：检查并校准激光光路，确保聚焦光斑准确落在工件表面。对于不平整工件，建议配备自动对焦系统。
参数预设：根据材料类型和厚度，在打标软件中预设一组基础参数。

2. 关键参数设置与调整（参考范围）

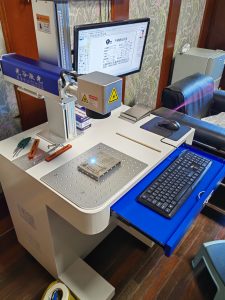

激光类型：光纤激光打标机（通常为1064nm波长）是主流选择，其对金属吸收率高，适合精细、高对比度打标。
填充方式与线间距：常用“单向填充”或“双向填充”。线间距是影响黑色均匀度的关键，通常设置在0.01mm至0.03mm之间。间距过大会导致打标不实、发灰；过小则可能过热，损坏材料或颜色不均。
打标速度：直接影响激光与材料的作用时间。速度过快（如超过2000mm/s），颜色可能偏浅或灰色；速度过慢（如低于100mm/s），则可能烧蚀过度。初始建议设置在800-1500mm/s范围内调整。
激光功率/电流：功率与颜色深度正相关，但需与速度匹配。功率过高易造成材料过度熔化甚至气化。建议从中等功率（如30%-60%的机器额定功率） 开始测试。
频率（Q频）：对于光纤激光器，频率影响脉冲间隔和峰值功率。较高频率（如50-200kHz） 往往更利于在金属表面产生氧化效应，形成黑色。
脉冲宽度：在某些设备中可调。较短的脉冲宽度有时有助于获得更锐利的黑色边缘。
