激光打标机在电子元器件行业的关键应用与优势解析

发布日期：2026-06-29  |  分类：激光设备 · 行业应用

———————————————————————————————————————————————————————————————————————————————————————————

在电子制造领域，一颗比米粒还小的贴片电容，往往需要承载型号、批次号、二维码等关键信息。传统的油墨喷码存在易磨损、精度不足、存在污染等短板，已无法满足现代电子产业对微型化与可追溯性的严苛要求。激光打标技术凭借非接触、无耗材、永久标记的特性，正成为电子元器件标识的主流方案。

电子元器件行业的核心打标场景

一、芯片与半导体封装标记

在集成电路封装环节，激光打标机可在芯片表面刻印清晰的型号、批次号和二维码。由于采用非接触式冷加工方式，激光束聚焦后热影响区控制在微米级别，不会产生微裂纹或损伤芯片内部电路，确保标记后元器件的电气性能完全不受影响。对于超薄晶圆和微型BGA封装芯片，这一特性尤为关键。

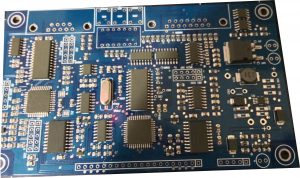

二、PCB电路板精密标识

随着电子产品向轻薄化发展，PCB板上的元件布局日趋密集，线路宽度不断缩小。光纤激光打标机能够在3mm×3mm的微小区域内打出清晰的二维码，精准标记生产日期、序列号、认证标志等信息，配合MES系统实现一物一码的全程追溯。同时支持双面翻板打标，适配自动化流水线的高速生产节拍。

三、SMT贴片元件与连接器标识

电阻、电容、电感等片式元件体积微小，传统标记手段几乎无从下手。激光打标以微米级光斑直接作用于材料表面，通过材料表面微熔形成高对比度标记，在0402封装级别的元件上依然可读。连接器外壳、传感器壳体等小型结构件同样适用，标记内容耐高温回流焊、耐清洗溶剂，不会因后续工序而磨损褪色。

激光打标在电子行业的三大核心优势

• 微米级精度，无损加工：光束质量优异，最小线宽可达0.015mm，重复定位精度±0.01mm，在精密器件上完成清晰标记的同时不损伤基材。
• 全流程可追溯：激光标记具有永久性——耐高温、耐腐蚀、耐摩擦，构建从晶圆制造到终端组装的全生命周期追溯体系，满足汽车电子、医疗电子等领域的严格合规要求。
• 降本增效明显：打标速度可达7000mm/s以上，无耗材设计每年可为企业节省可观的油墨及维护费用，同时杜绝化学溶剂带来的环保压力。

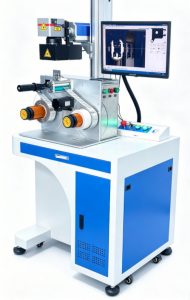

在电子制造向智能化、精密化加速演进的趋势下，选择一台性能可靠、服务完善的激光打标设备至关重要。苏州光谷光电科技有限公司旗下的光谷激光品牌，深耕激光标识领域多年，针对电子行业推出了多规格光纤激光打标机，搭载高品质激光器，光束质量优异，支持长时间连续稳定运行，并提供定制化在线式集成方案，帮助企业实现打标工序与现有产线的无缝对接。
